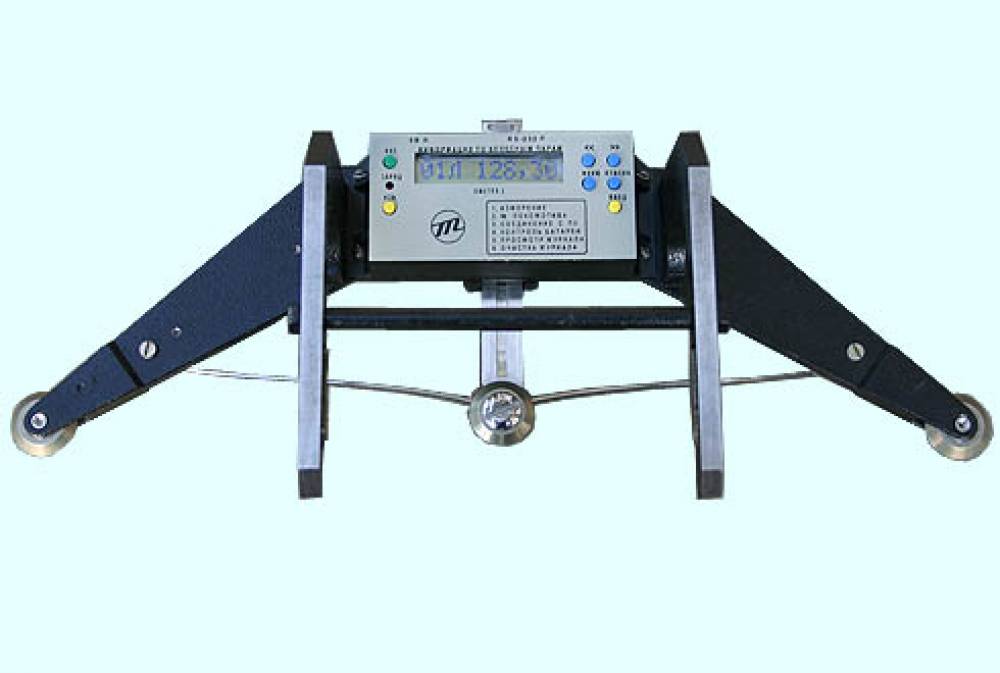

Скоба контроля диаметра колеса – цифровая СКДК-ЦБО-810-1060 (с блоком обработки информации и памятью на 200 колес, без выкатки колесной пары, без контрольного шаблона ШК)
Скоба контроля диаметра колеса – цифровая СКДК-ЦБО-810-1060 (с блоком обработки информации и памятью на 200 колес, без выкатки колесной пары, без контрольного шаблона ШК)
Скоба контроля диаметра колеса – цифровая СКДК-ЦБО-810-1060 (с блоком обработки информации и памятью на 200 колес, без выкатки колесной пары, без контрольного шаблона ШК)





Назначение:

Предназначены для сравнительного контроля диаметров бандажей (литых колес) по кругу катания без выкатки колесных пар из под локомотива, вагона или путевой техники. Скобы имеют возможность сохранять информацию о 200 колесах (100 левых и 100 правых колес) и по желанию пользователя она может быть перекачена в базу персонального компьютера. Дополнительно скоба имеет:

- режим регистрации номера локомотива (подвижной единицы) от 1А/Б до 9999А/Б;

- режим регистрации колесных пар от 1Л/П до 99Л/П (авто нумерация колесных пар - от старших к младшим, от младших к старшим; сохранение результата);

- режим измерения диаметра колес;

- режим соединения с ПК по RS-232 интерфейсу;

- режим управления журналом измерений (навигация по номерам локомотивов (подвижным единицам); навигация по колесным парам; удаление записей о колесных парах или о номере локомотива с удалением всех принадлежащих ему записей о колесных парах);

- режим очистки журнала;

Скоба применяется при техническом обслуживании, когда локомотив находится на смотровой канаве и техник по замерам измеряет диаметры колес по кругу катания для сравнительного анализа износа бандажей.



Технические характеристики:

Диапазоны измерения, мм 810-1060,

Шаг дискретности цифрового отсчетного устройства, мм 0,01

Предел допускаемой погрешности, мм, в зависимости от измеряемого диаметра: 810-960 960-1060 1060-1260 0,30 0,40 0,50

Производительность процессора, MIPS 8

Емкость ПЗУ, кбайт (500 коэффициентов калибровочных таблиц с контрольной суммой, 250 записей о колесных парах журнала измерений с контрольной суммой) 8

Срок хранения данных в ПЗУ, лет 10

Скорость обмена по RS-232, бод 19200

Частота обновления информации со штангенциркуля, Гц 3

Режим обновления дисплея: статический или динамический, Гц 16

Рабочий диапазон температур, ºС 10-60

Питание ШЦЦ одна батарея SR44, В 1,55

Питание ЦБ два аккумулятора 160ААН, В 2,4

Потребляемый ток ЦБ, мА 80

Срок непрерывной работы от сборки из 2-х аккумуляторов AA (NiCd, NiMH), ч 20-25

Габаритные размеры, мм, не более 380х200х115

Масса, кг, не более 1,5
