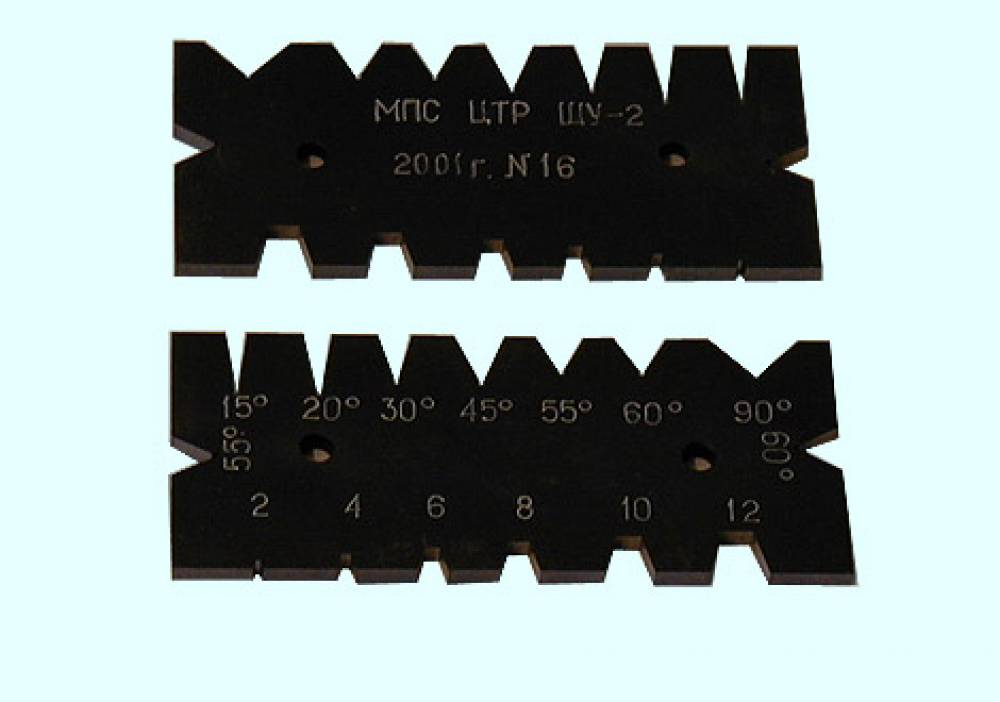

Шаблон угловой ШУ-2 для станочников
Шаблон угловой ШУ-2 для станочников
Шаблон угловой ШУ-2 для станочников





Назначение:

Предназначен для контроля углов заточки резцов при токарной обработке деталей



Технические характеристики:

Количество измеряемых углов 9

Измеряемые углы, град 15, 20, 30, 45, 50, 55, 60, 90

Количество профильных гнезд трапецеидальных резьб 6

Шаг трапецеидальных резьб, мм 2, 4, 6, 8, 10, 12

Допускаемое отклонение угла от номинала, мин ±10

Габаритные размеры, мм, не более 80х40х3

Масса, кг, не более 0.1
