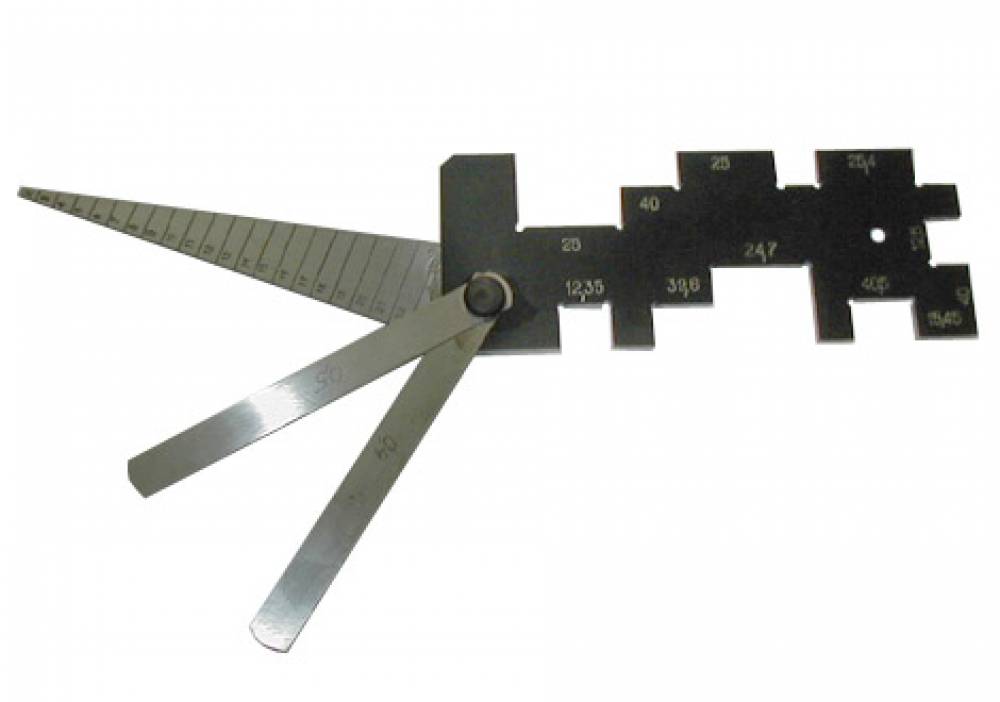

Шаблон и щупы ШЭМ-2 для коллеторно-щеточного узла тяговых электродвигателей тепловозов
Шаблон и щупы ШЭМ-2 для коллеторно-щеточного узла тяговых электродвигателей тепловозов
Шаблон и щупы ШЭМ-2 для коллеторно-щеточного узла тяговых электродвигателей тепловозов








Назначение:

Предназначены для контроля параметров коллекторно-щеточного узла: износа щеток, окон щеткодержателей, зазора между щеткодержателем и коллектором тягового электродвигателя и расстояния от боковой поверхности корпуса щеткодержателя до петушков коллектора.






Технические характеристики:

Дискретные размеры шаблона для ширины и длины окна щеткодержателя и высоты щетки, мм 40,0-40,5; 25,0-25,4; 24,7-25,0; 39,6-40,0; 12,35-12,50

Диапазон контроля зазора между коллектором и щеткодержателем. мм 2-23

Допускаемое отклонение линейных размеров шаблона, мм ±0,1

Толщина щупов, мм 0,4 и 0,5

Допускаемое отклонение толщины щупов, мм ±0,01

Габаритные размеры шаблона, мм, не более 240х60х8

Масса, кг, не более 0,3
