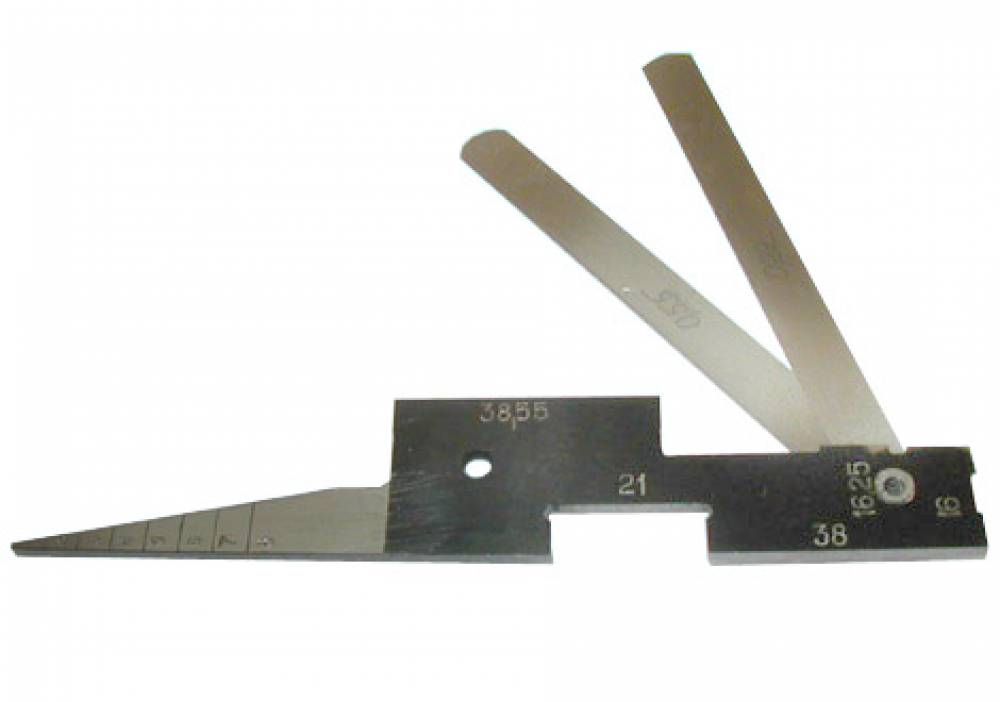

Шаблон и щупы ШЭМ-4 для коллеторно-щеточного узла тяговых электродвигателей электровозов ЧС-2
Шаблон и щупы ШЭМ-4 для коллеторно-щеточного узла тяговых электродвигателей электровозов ЧС-2
Шаблон и щупы ШЭМ-4 для коллеторно-щеточного узла тяговых электродвигателей электровозов ЧС-2





Назначение:

Предназначены для контроля износа щеток, окон щеткодержателей и зазора между щеткодержателем и коллектором тягового электродвигателя AL-4846 электровоза ЧС-2.



Технические характеристики:

Дискретные размеры щеток и окон щеткодержателя, мм

16,00-16,25; 38,00-38,55

Диапазон контроля зазора между коллектором и щеткодержателем. мм

1-8 Допускаемое отклонение линейных размеров шаблона, мм  ±0,1

Толщина щупов, мм 0,35 и 1,0 Допускаемое отклонение толщины щупов, мм ±0,01

Габаритные размеры шаблона, мм, не более 140х40х5 Масса, кг, не более 0,3
