Шаблон и щупы ШЭМ-ТЕ-006 для коллеторно-щеточного узла тяговых электродвигателей тепловозов ЧМЭ3
Шаблон и щупы ШЭМ-ТЕ-006 для коллеторно-щеточного узла тяговых электродвигателей тепловозов ЧМЭ3
Шаблон и щупы ШЭМ-ТЕ-006 для коллеторно-щеточного узла тяговых электродвигателей тепловозов ЧМЭ3

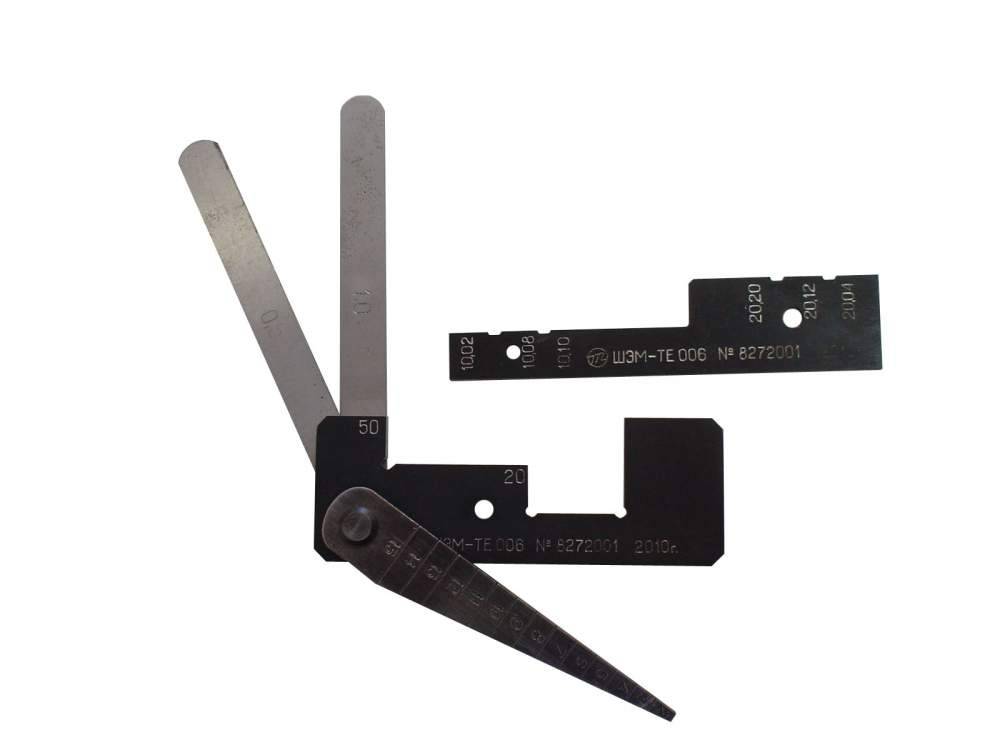

Назначение:

Предназначены для контроля параметров коллекторно-щеточного узла: износа щеток, окон щеткодержателей, зазора между щеткодержателем и коллектором и расстояния от боковой поверхности корпуса щеткодержателя до петушков коллектора тяговых электродвигателей ТЕ006





Технические характеристики:

Контроль размеров окон щеткодержателей, мм 10,02; 10,08; 10,10; 20,04; 20,12; 20,20

Диапазон контроля размеров щеток, мм 50,0; 20,0

Диапазон контроля зазора между коллектором и щеткодержателем, мм 2-14

Допускаемое отклонение диапазонов контроля, мм 0,1

Толщина щупов, мм 0,5 и 1,0

Допускаемое отклонение толщины щупов, мм ±0,01

Габаритные размеры комплекта, мм, не более 100х15х110 Масса одного комплекта, кг, не более 0,2
