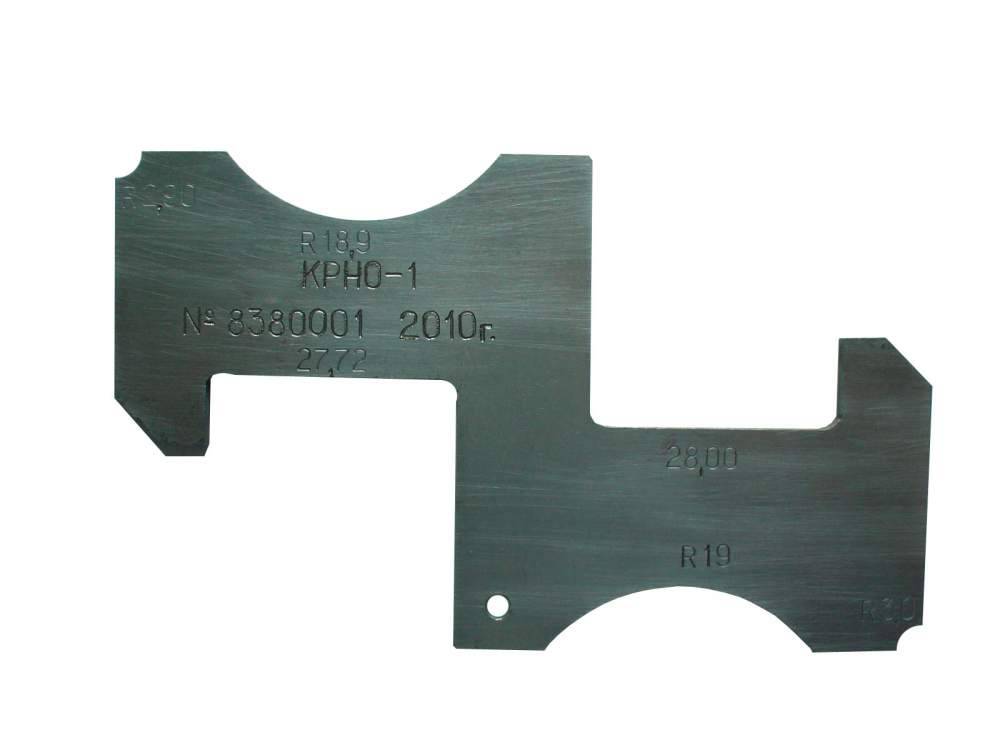

Калибры ролика для накатки осей КРНО-1
Калибры ролика для накатки осей КРНО-1
Калибры ролика для накатки осей КРНО-1






Назначение:

Предназначен для определения предельного отклонения диаметра и длины ролика от чертежных размеров.




Технические характеристики:

Значение контролируемого размера Ж, мм 8,00±0,0045

Значение контролируемого размера З, мм 27,72±0,0045

Значение контролируемого размера R1, мм 18,90±0,003

Значение контролируемого размера R2, мм 19,000±0,003

Значение контролируемого размера R3, мм 2,900±0,0025

Значение контролируемого размера R4, мм 3,000±0,0025

Габаритные размеры, мм, не более 100х60х2 Масса, кг, не более 0,1
