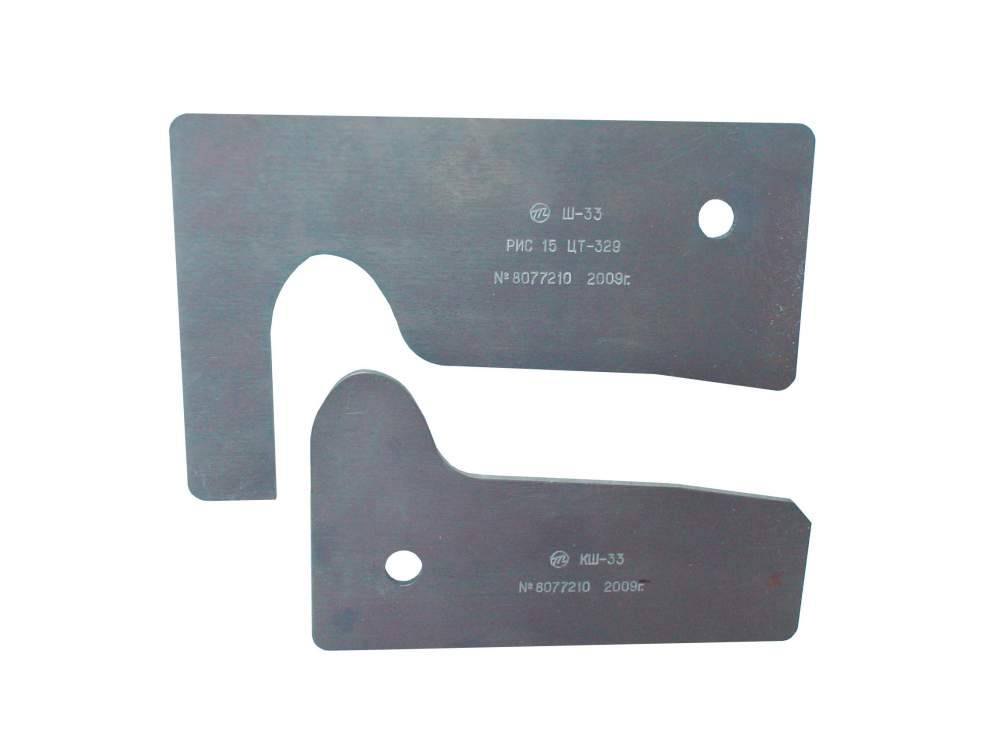

Шаблон и контршаблон профиля бандажа локомотива по рис. 3 ГОСТ 11018-00 с гребнем толщиной 33 мм (по рис.15 инструкции ЦТ-329, аналог шаблона И477.01)
Шаблон и контршаблон профиля бандажа локомотива по рис. 3 ГОСТ 11018-00 с гребнем толщиной 33 мм (по рис.15 инструкции ЦТ-329, аналог шаблона И477.01)
Шаблон и контршаблон профиля бандажа локомотива по рис. 3 ГОСТ 11018-00 с гребнем толщиной 33 мм (по рис.15 инструкции ЦТ-329, аналог шаблона И477.01)







Назначение:

Предназначен для контроля профиля бандажа локомотива по рис. 3 ГОСТ 11018-87 с гребнем толщиной 33 мм обработанных по рис. 15 инструкции ЦТ/329 95г.





Технические характеристики:

Зазор между шаблоном и контршаблоном, мм, не более 0,2

Отклонения профиля контршаблона, мм, не более 0,05

Габаритные размеры, мм, не более:

- шаблона 170х100х2.5

- контршаблона 140х80х2.5

Масса, кг, не более:

- шаблона 0.5

- контршаблона 0.4
