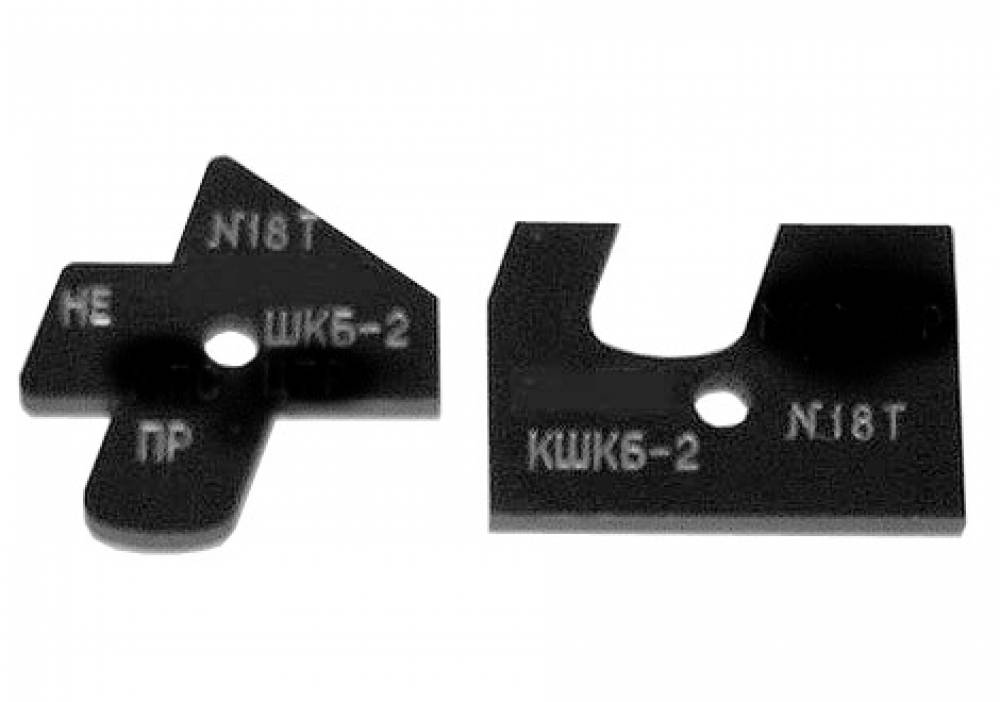

Шаблон профиля канавки и упорного бурта в бандаже ШКБ-2 с контрольным шаблоном (аналог И734)
Шаблон профиля канавки и упорного бурта в бандаже ШКБ-2 с контрольным шаблоном (аналог И734)
Шаблон профиля канавки и упорного бурта в бандаже ШКБ-2 с контрольным шаблоном (аналог И734)






Назначение:

Предназначены для проверки канавки и упорного бурта в бандаже при формировании колесных пар тепловозов, электровозов и мотор-вагонного подвижного состава. В комплект поставки входит контршаблон КШКБ для контроля шаблона.




Технические характеристики:

Проверяемые углы,°73 и 16

Допускаемое отклонение угла от номинала, мин ±10

Максимальный зазор на просвет между Ш и КМ, не более, мм 0.2

Габаритные размеры, мм, не более 30х46х3

Масса, кг, не более 0.1
