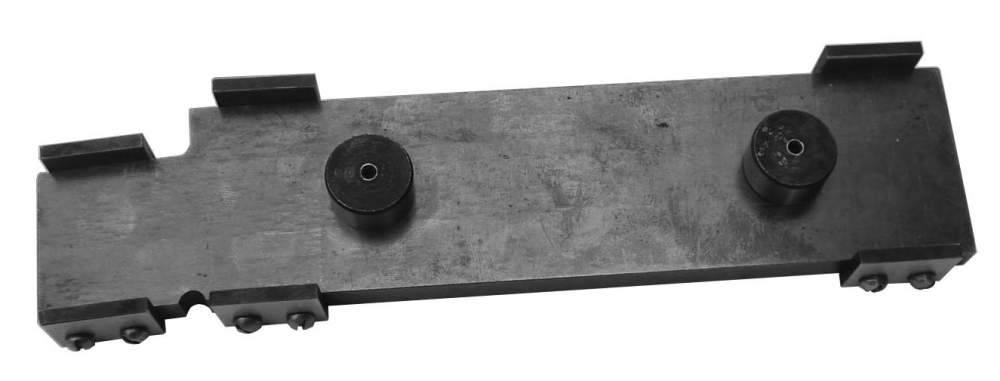

Шаблон стопорной планки ШСП-Э оси колесной пары электровоза
Шаблон стопорной планки ШСП-Э оси  колесной пары электровоза
Шаблон стопорной планки ШСП-Э оси колесной пары электровоза





Назначение:

Предназначен для контроля стопорных планок электровозных осей



Технические характеристики:

Диапазон измерения корпуса планки, мм 0-5

Диапазон измерения длины уса планки, мм 0±3

Угол наклона уса планки, град 4º30´

Допускаемое отклонение угла, мин. ±20´

Расстояние между осями отверстий планки, мм 80

Допуск на расстояние между осями, мм ±0,15

Габаритные размеры, мм, не более 180х50х20

Масса, кг, не более 0,4
