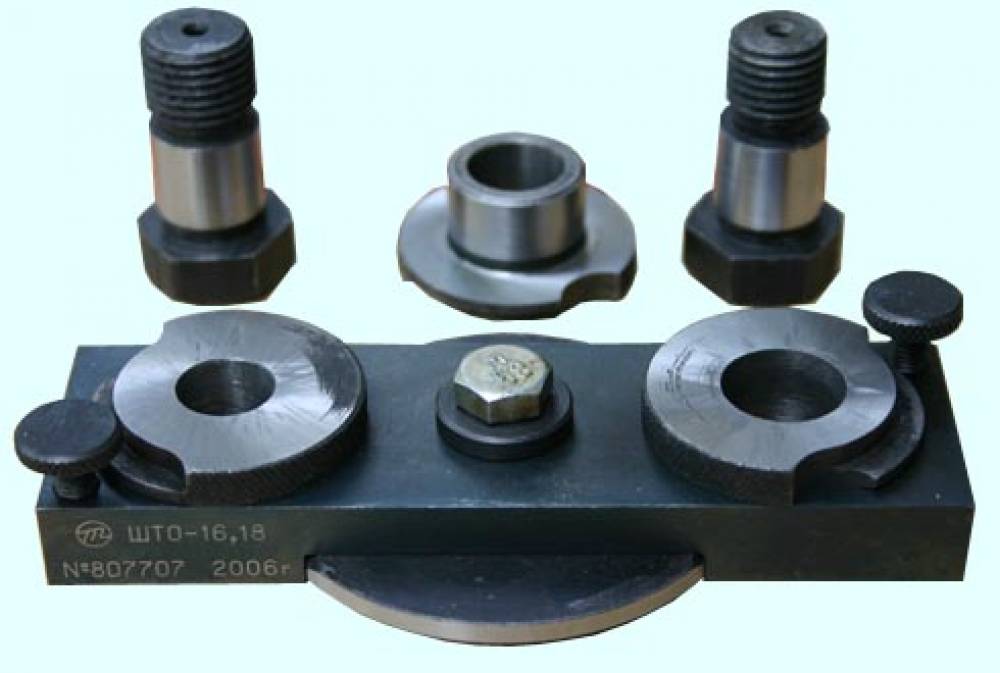

Шаблон торцевых отверстий ШТО-16,18 оси электровоза
Шаблон торцевых отверстий ШТО-16,18 оси электровоза
Шаблон торцевых отверстий ШТО-16,18 оси электровоза





Назначение:

Применяется при ремонте и восстановлении торцевых резьбовых отверстий оси электровоза ВЛ-10.



Технические характеристики:

Посадочный диаметр, мм 70f8

Посадочный размер по пазу стопорной планки, мм 40-0,01-0,03

Межосевое расстояние, мм 80

Допускаемая погрешность межосевого расстояния, мм 0,1

Диаметр сменных кондукторных втулок, мм 14, 16, 18

Допуск на диаметры сменных втулок, мм 130х40х50

Габаритные размеры, мм, не более 165х41х16

Масса, кг, не более 0,4
