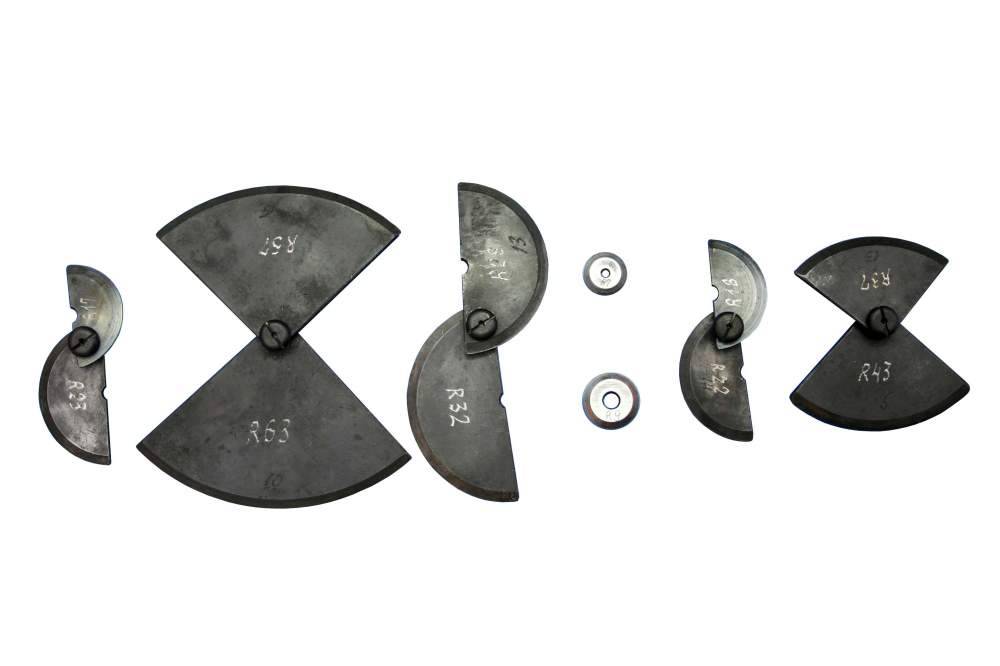

Шаблоны галтелей оси ШГО-ТЭМ2 колесной пары тепловоза ТЭМ2
Шаблоны галтелей оси ШГО-ТЭМ2 колесной пары тепловоза ТЭМ2
Шаблоны галтелей оси ШГО-ТЭМ2 колесной пары тепловоза ТЭМ2






Назначение:

Предназначены для контроля радиусов галтелей оси колесной пары тепловоза ТЭМ2 при ее обработке.

(радиусы шаблонов – 7; 9; 17; 23; 18; 22; 28; 32; 37; 43; 57; 63 мм - 12 шт.,  для радиусов галтелей 8 +-1; 20 +-3; 20 +-2; 30 +-2; 40 +-3; 60 +-3 мм)




Технические характеристики:

Радиусы галтелей, мм 8±1; 20±2; 20±3; 30±2; 40±3; 60±3

Радиусы шаблонов и допускаемое отклонение, мм 7+0,058; 9-0,058; 17+0,070; 23-0,084; 18+0,070; 22-0,084; 28+0,084; 32-0,084; 37+0,100; 43-0,100; 57+0,120; 63-0,120

Габаритные размеры комплекта, мм, не более 20х170х25

Масса, кг, не более 0,8
