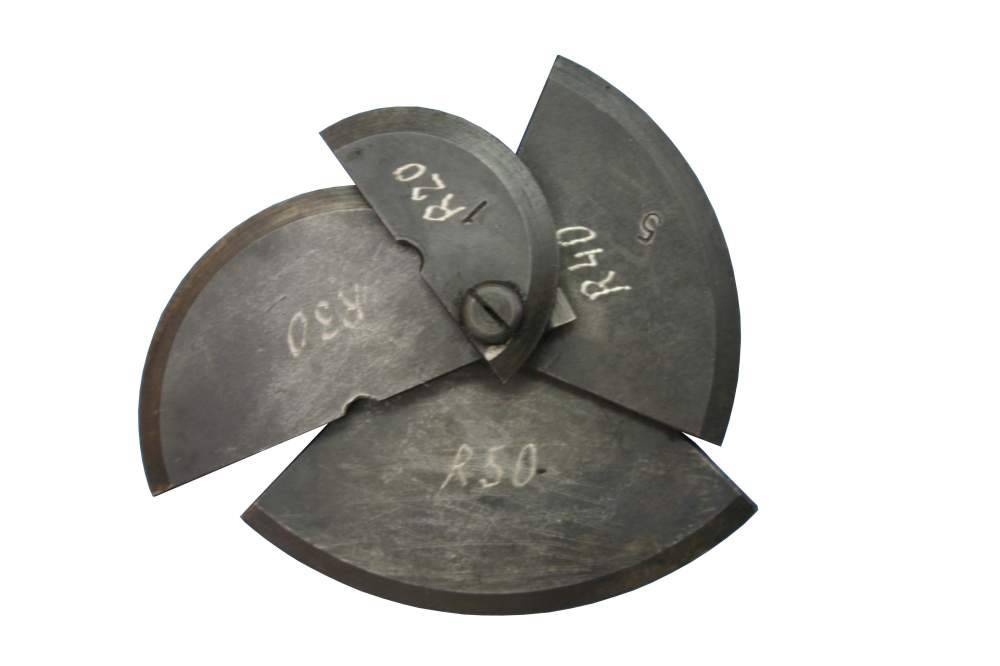

Шаблоны галтелей оси ШГО-ЧС колесной пары электровозов ЧС (радиусы шаблонов – 20; 30; 40; 50 мм - 4 шт.)
Шаблоны галтелей оси ШГО-ЧС  колесной пары электровозов ЧС (радиусы шаблонов – 20; 30; 40; 50 мм - 4 шт.)
Шаблоны галтелей оси ШГО-ЧС колесной пары электровозов ЧС (радиусы шаблонов – 20; 30; 40; 50 мм - 4 шт.)





Назначение:

Предназначены для контроля радиусов галтелей оси колесной пары электровозов серий ЧС при ее обработке.



Технические характеристики:

Радиусы галтелей, мм 20; 30; 40; 50

Радиусы шаблонов и допускаемое отклонение, мм 20± 0,042; 30 ±0,042; 40± 0,050; 50 ±0,050

Габаритные размеры комплекта, мм, не более 320х170х25

Масса, кг ,не более 0,8
