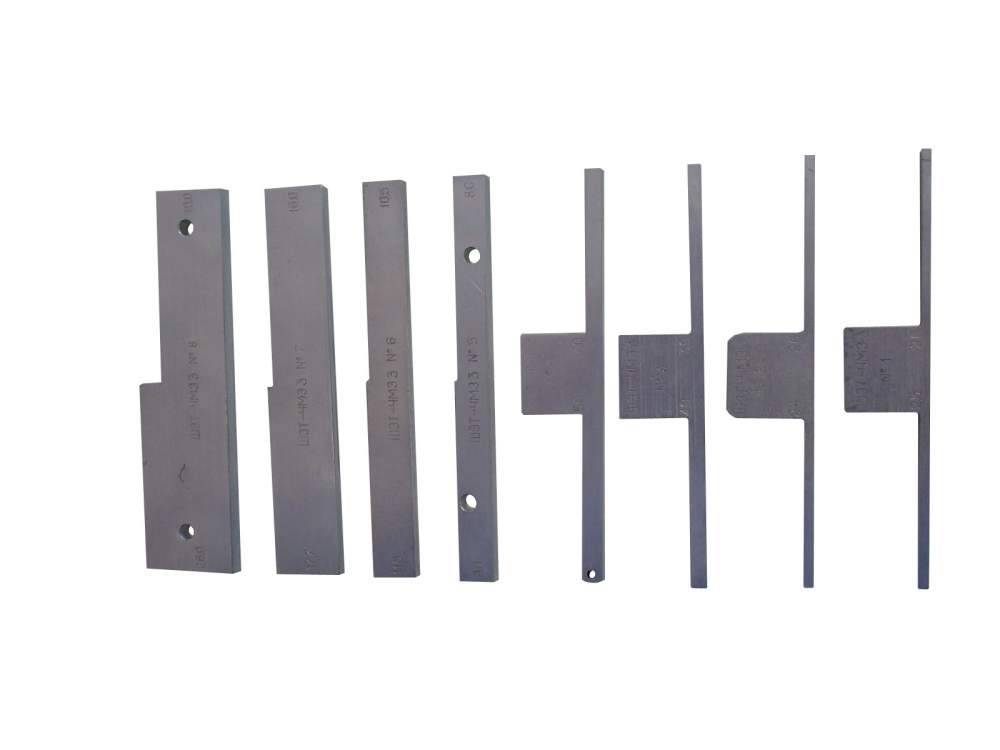

Шаблоны ШЭТ-2,0-26,0 для проверки раствора контактов электрических аппаратов тепловозов ЧМЭ3
Шаблоны ШЭТ-2,0-26,0 для проверки раствора контактов электрических аппаратов тепловозов ЧМЭ3
Шаблоны ШЭТ-2,0-26,0 для проверки раствора контактов электрических аппаратов тепловозов ЧМЭ3






Назначение:

Предназначен для проверки раствора контактов контакторов SD11. SG11. SA781. SE11, различных реле RA221-RA441, реле обратного тока RE11, регулятора напряжения RGD221 и других электроаппаратов тепловоза ЧМЭ3.





Технические характеристики:

Номера шаблонов: Номинальные размеры шаблонов А и Б, мм 1 .............................................................................................2,0 и 2,5 2 .............................................................................................2,4 и 2,6 3 .............................................................................................3,0 и 4,0 4 .............................................................................................4,0 и 5,0 5 .............................................................................................8,0 и 9,0 6 .............................................................................................10,5 и 11,5 7 .............................................................................................16,0 и 17,7 8 .............................................................................................19,0 и 26,0

Допускаемое отклонение, мм ±0,1

Габаритные размеры одного шаблона, мм, не более (100-150)х5

Масса набора, кг, не более 0,7
