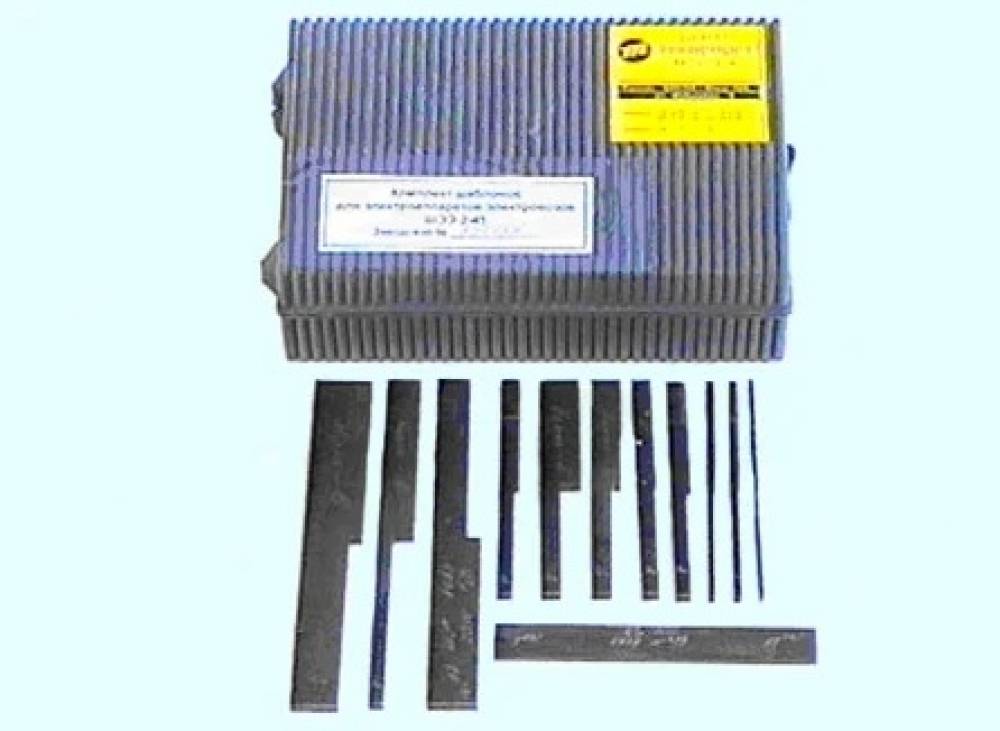

Шаблоны ШЭЭ-2-45 для проверки раствора контактов электрических аппаратов электровозов
Шаблоны ШЭЭ-2-45 для проверки раствора контактов электрических аппаратов электровозов
Шаблоны ШЭЭ-2-45 для проверки раствора контактов электрических аппаратов электровозов






Назначение:

Предназначен для проверки раствора контактов выключателей быстродействующих, контакторов электропневматических и электромагнитных, групповых переключателей, реверсоров и др. электроаппаратов электровозов.




Технические характеристики:

Номера шаблонов: Номинальные размеры шаблонов А и Б, мм 1

2,0 и 3,0 2

4,0 и 5,0 3

8,0 и 15,0 4

9,0 и 16,0 5

10,0 и 12,0 6

10,0 и 15,0 7

10,0 и 16,0 8

17,0 и 17,0 9

24,0 и 27,0 10

28,0 и 38,0

Допускаемое отклонение, мм ±0,1

Габаритные размеры одного шаблона, мм, не более (100-150)х6хБ
