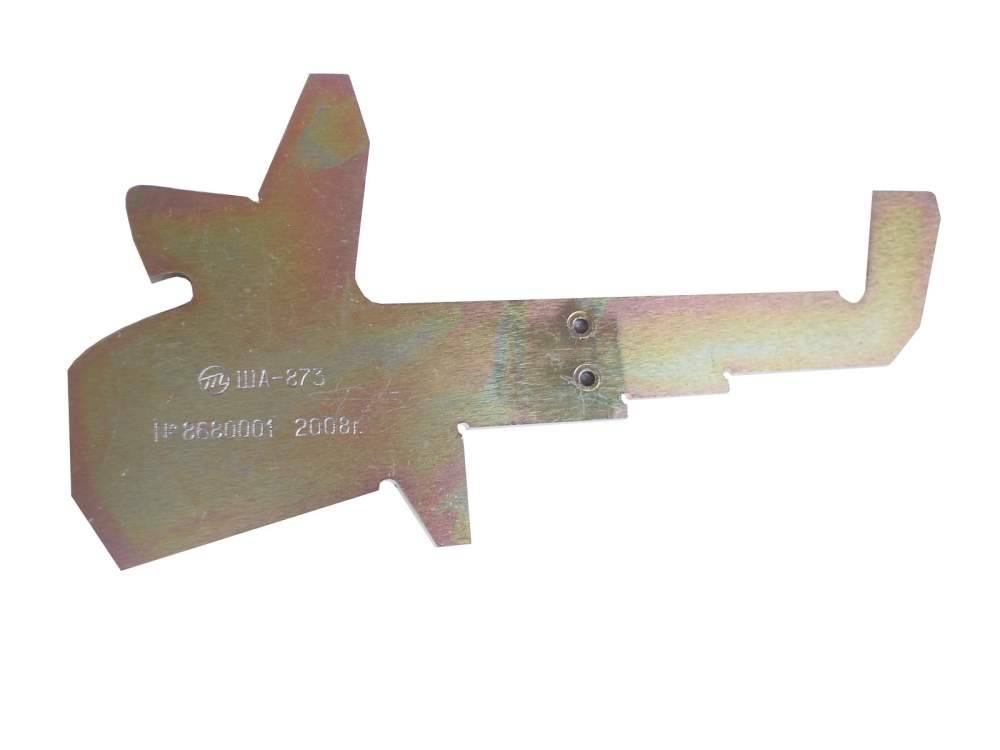

Шаблон автосцепки № 873р (Т1216.38.000) для проверки автосцепки при техническом обслуживании (Шаблон Холодова)
Шаблон автосцепки № 873р (Т1216.38.000) для проверки автосцепки при техническом обслуживании (Шаблон Холодова)
Шаблон автосцепки № 873р (Т1216.38.000) для проверки автосцепки при техническом обслуживании (Шаблон Холодова)





Назначение:

Предназначен для осмотра и проверке концевых автосцепок в поездах, а также у отдельно стоящих вагонов или концевых автосцепок в группах сцепленных вагонов, подготавливаемых к включению в поезда при техническом обслуживании локомотивов ТО-2, ТО-3; при проверке разницы в высоте между продольными осями сцепленных автосцепок.

Шаблоном проверяется:

- ширина зева автосцепки;

- расстояние от ударной стенки зева до тяговой поверхности большого зуба;

- толщина замка;

- действие предохранителя от саморасцепа;

- разница по высоте между продольными осями сцепленных автосцепок.



Технические характеристики:

Контролируемые размеры и допускаемые отклонения, мм 6±0,1; 7,5±0,18; 45,5±0,1;

50±0,2; 70±0,2; 96±0,2; 97±0,2;

98±0,2; 100±0,2; 125±0,2

Габаритные размеры, мм, не более 170х90х25

Масса, кг, не более 0.3
