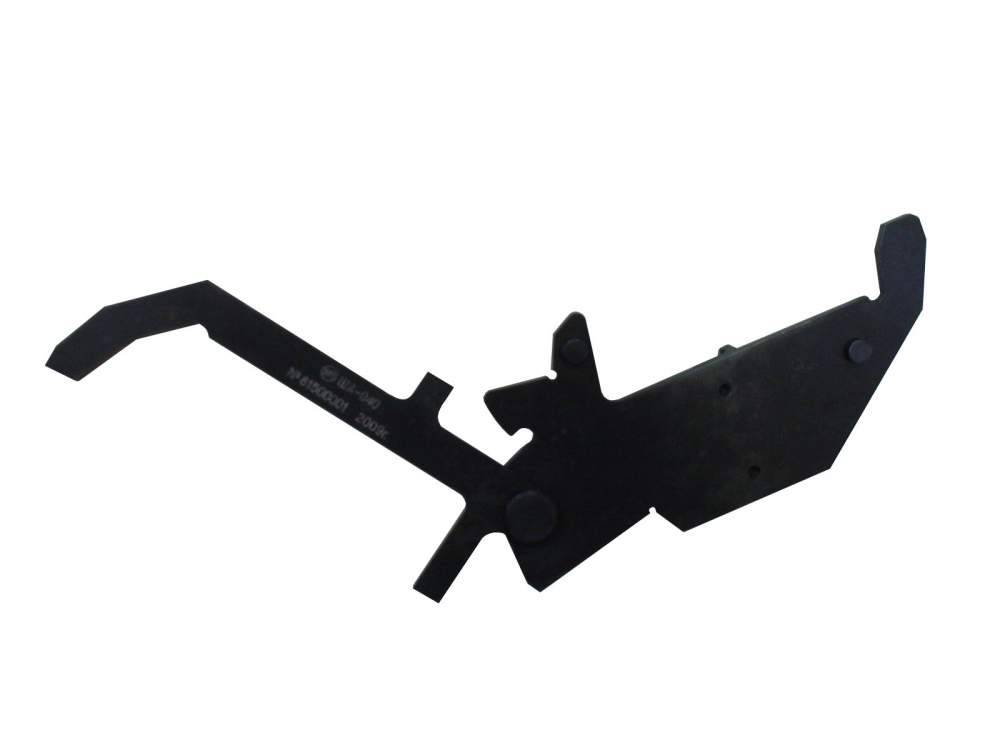

Шаблон автосцепки № 940р (Т416.36.000) для проверки автосцепки при текущем отцепочном ремонте
Шаблон автосцепки № 940р (Т416.36.000) для проверки  автосцепки при текущем отцепочном ремонте
Шаблон автосцепки № 940р (Т416.36.000) для проверки автосцепки при текущем отцепочном ремонте





Назначение:

Предназначен для проверки автосцепки при текущем отцепочном ремонте вагонов, единой технической ревизии пассажирских вагонов; текущем ремонте ТР-1 тепловозов, электровозов и вагонов электро- и дизель поездов; промывочном ремонте паровозов.

Шаблоном проверяется:

- длина малого зуба;

- расстояние от ударной стенки зева до тяговой поверхности большого зуба;

- действие предохранителя от саморасцепа;

- удержание механизма в расцепленном состоянии;

- возможность преждевременного включения предохранителя при сцеплении;

- толщина замка;

- ширина зева.




Технические характеристики:

Контролируемые размеры и допускаемые отклонения, мм 3±0,1; 6±0,1; 35±0,1

45,5±0,2; 95±0,1; 99±0,2 124±0,3; 155±0,1

Габаритные размеры, мм, не более 170х85х25

Масса, кг, не более.0.4
