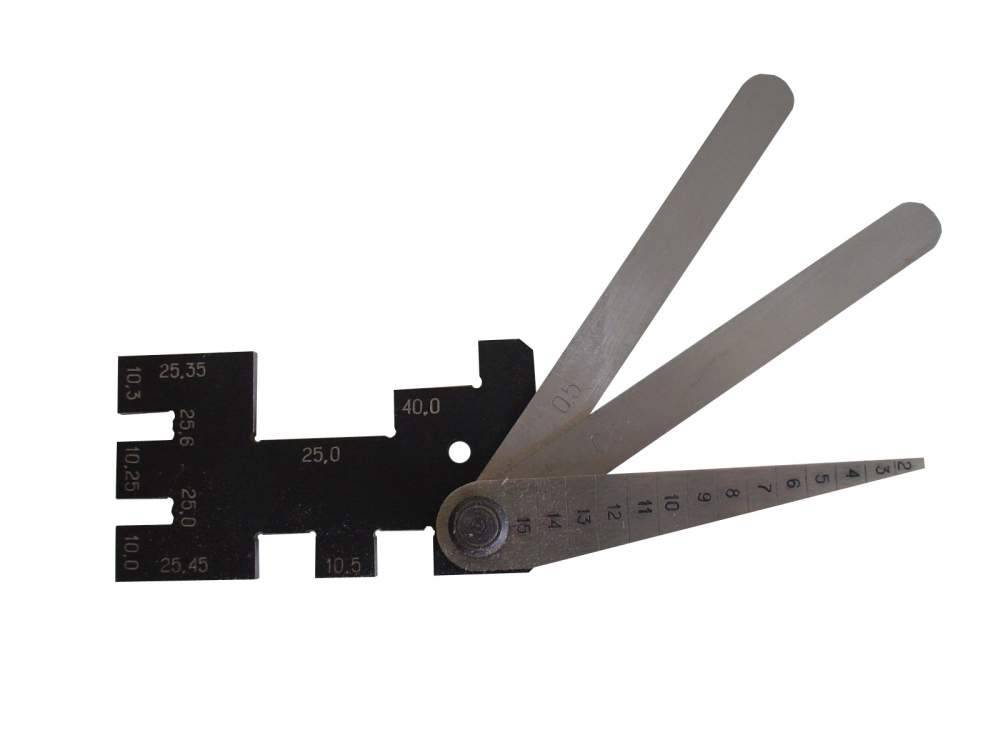

Шаблон и щупы ШЭМ-ДК-409 для коллеторно-щеточного узла электродвигателей компрессоров электропоездов
Шаблон и щупы ШЭМ-ДК-409 для коллеторно-щеточного узла электродвигателей компрессоров электропоездов
Шаблон и щупы ШЭМ-ДК-409 для коллеторно-щеточного узла электродвигателей компрессоров электропоездов






Назначение:

Предназначены для контроля параметров коллекторно-щеточного узла: износа щеток, окон щеткодержателей, зазора между щеткодержателем и коллектором электродвигателя компрессора и расстояния от боковой поверхности корпуса щеткодержателя до петушков коллектора.





Технические характеристики:

Контроль размеров окон щеткодержателей, мм 10,0; 10,25; 10,3; 10,5; 25,0; 25,35; 25,45; 25,6

Диапазон контроля размеров щеток, мм 40,0; 25,0

Диапазон контроля зазора между коллектором и щеткодержателем, мм 2-14

Допускаемое отклонение диапазонов контроля, мм 0,1

Толщина щупов, мм 0,5 и 0,6

Допускаемое отклонение толщины щупов, мм ±0,01

Габаритные размеры комплекта, мм, не более 40х15х110

Масса одного комплекта, кг, не более 0,15
