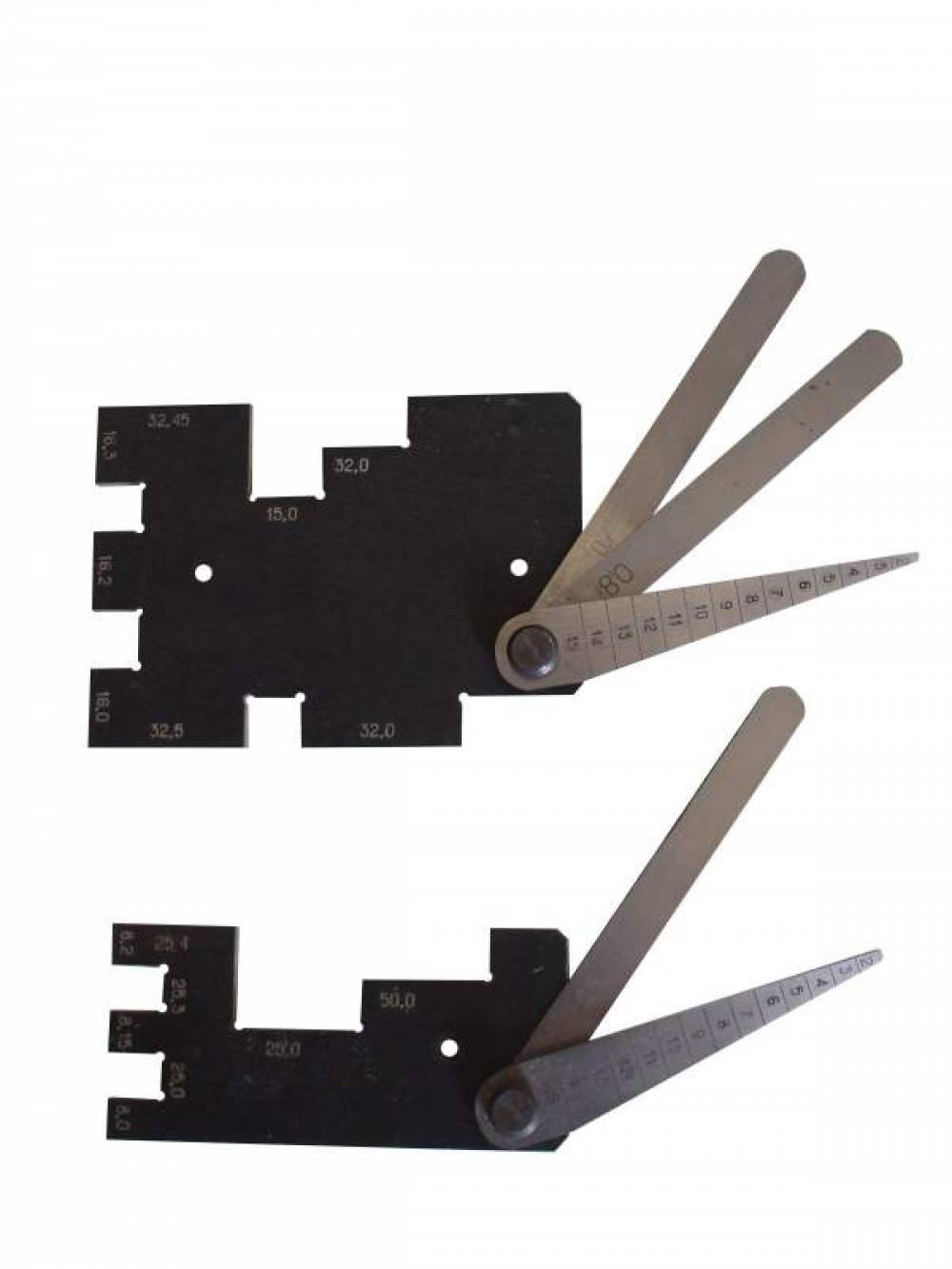

Шаблон и щупы ДК-604В для коллеторно-щеточного узла делителей напряжения электропоездов
Шаблон и щупы ДК-604В для коллеторно-щеточного узла делителей напряжения электропоездов
Шаблон и щупы ДК-604В для коллеторно-щеточного узла делителей напряжения электропоездов





Назначение:

Предназначены для контроля параметров коллекторно-щеточного узла: износа щеток, окон щеткодержателей, зазора между щеткодержателем и коллектором и расстояния от боковой поверхности корпуса щеткодержателя до петушков коллектора делителя напряжения и мотор-компрессора ШЭМ-ДК-604В-ДН и генератора ШЭМ-604В-Г.



Технические характеристики:



Обозначение

ШЭМ-ДК-604В-ДН

ШЭМ-ДК-604В-Г

Контроль размеров окон щеткодержателей, мм

8,0; 8,15; 8,2;

25,0; 25,3; 25,4

16,0; 16,2; 16,3; 32,0; 32,45;32,5

Диапазон контроля размеров щеток, мм

50,0-25,0

32,0-15,0

Диапазон контроля зазора между коллектором и щеткодержателем, мм

2-14

Допускаемое отклонение диапазонов контроля, мм

±0,1

Толщина щупов, мм

0,5

0,7 и 0,8

Допускаемое отклонение толщины щупов, мм

±0,01

Габаритные размеры комплекта, мм, не более

50х15х110

80х15х110

Масса одного комплекта, кг, не более

0,2

0,3
