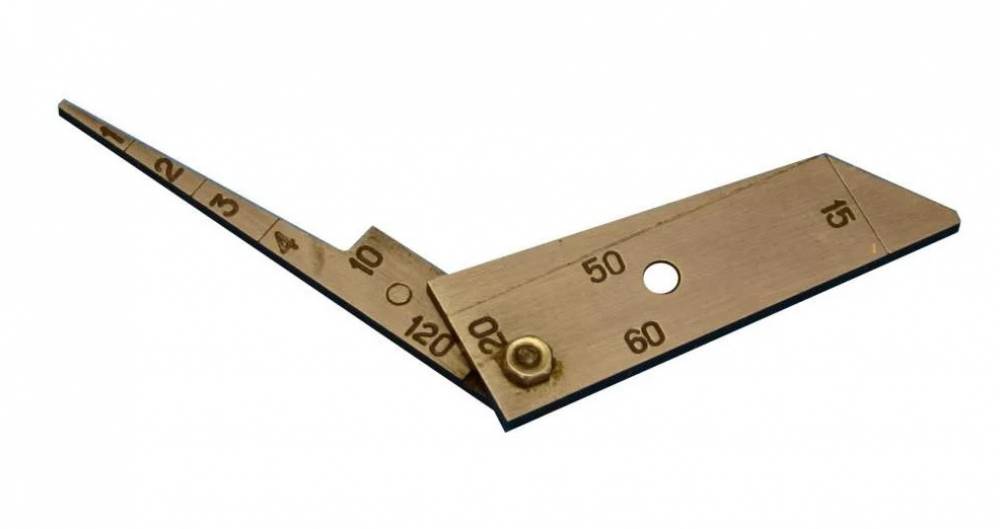

Шаблон комбинированный ШК-1 для слесарей ТО-2, ТО-3 и приемщиков МПС
Шаблон комбинированный ШК-1 для слесарей ТО-2, ТО-3 и приемщиков МПС
Шаблон комбинированный ШК-1 для слесарей ТО-2, ТО-3 и приемщиков МПС





Назначение:

Предназначен для проверки:

- зазора трамвайной подвески ТЭД2ТЭ116;

- зазора между щеткодержателем и коллектором электрических машин;

- зазора между колесом и форсункой песочницы при отпущенных тормозах;

- зазора между головкой рельса и форсункой песочницы;

- зазора между тормозной колодкой и колесом на высоте 50 мм;

- выхода штока тормозного цилиндра при отпущенных тормозах в эксплуатации, при выпуске из ремонта и с ТО-2 и ТО-3.



Технические характеристики:

Диапазон контроля, мм 1 - 120

Предел допускаемой погрешности, мм ± 0,1

Габаритные размеры, мм, не более 120х20х2

Масса, кг, не более 0,1
