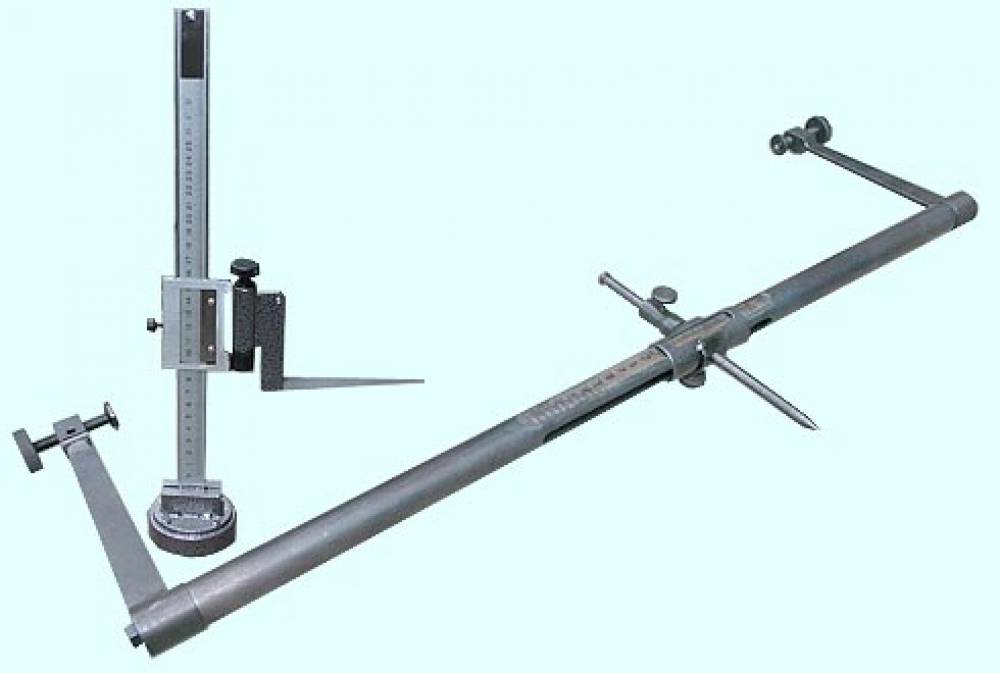

Шаблон ШУПК-90 и высотомер ВУПК-280 установки приемных катушек АЛСН (в комплекте шаблон и высотомер)
Шаблон ШУПК-90 и высотомер ВУПК-280 установки приемных катушек АЛСН (в комплекте шаблон и высотомер)
Шаблон ШУПК-90 и высотомер ВУПК-280 установки приемных катушек АЛСН (в комплекте шаблон и высотомер)






Назначение:

Согласно технологической инструкции ТИ-334-83 «Деповской ремонт устройства автоматической локомотивной сигнализации непрерывного типа (АЛСН)» предназначены для контроля:

- смещения от продольной оси приемных катушек АЛСН - ШУПК-90;

- высоты установки подвески приемных катушек АЛСН - ВУПК-280.




Технические характеристики:

Диапазон контроля высоты, мм 0-280

Цена деления, мм 1

Предел допускаемой погрешности, не более, мм ±0,1

Диапазон контроля смещения, мм 90-0-90

Цена деления, мм 5

Предел допускаемой погрешности, не более, мм 1

Габаритные размеры ВУПК-280, мм, не более 100х140х400

Габаритные размеры ШУПК-90, мм, не более 750х220х60

Масса ВУПК-280, кг, не более 0,9

Масса ШУПК-90, кг, не более 1,5
