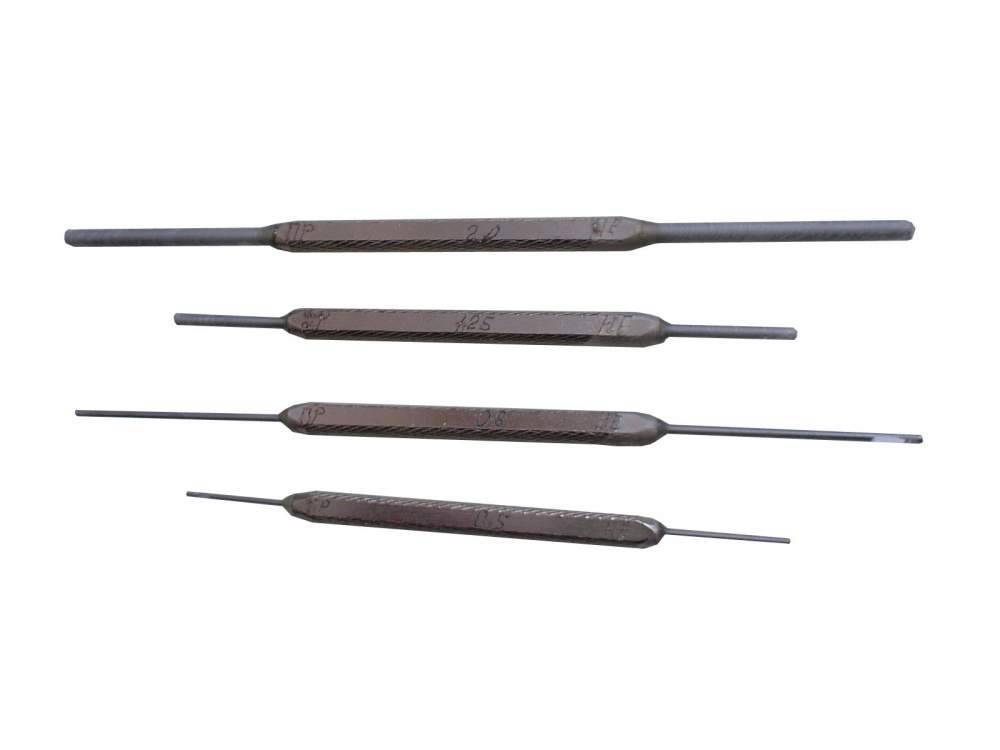

Калибры гладкие для отверстий КГО-0,5; 0,8; 1,25; 2,0 (комплект № 3Г) для воздухораспределителей усл. № 292-001, № 292М (ПР+НЕ - 4+4 шт. - ЦВ-ЦЛ-945 – 2003 г.)
Калибры гладкие для отверстий КГО-0,5; 0,8; 1,25; 2,0 (комплект № 3Г) для воздухораспределителей усл. № 292-001, № 292М (ПР+НЕ - 4+4 шт. - ЦВ-ЦЛ-945 – 2003 г.)
Калибры гладкие для отверстий КГО-0,5; 0,8; 1,25; 2,0 (комплект № 3Г) для воздухораспределителей усл. № 292-001, № 292М (ПР+НЕ - 4+4 шт. - ЦВ-ЦЛ-945 – 2003 г.)





Назначение:

Предназначены для проверки калиброванных отверстий в деталях воздухораспределителей усл. № 292 - 001, № 292М вагонов.



Технические характеристики:

Диаметры калибров номинальные, мм 0,5; 0,8; 1,25; 2,0

Допускаемое отклонение, мм -0,01

Количество калибров ПР и НЕ 4+4

Габаритные размеры одного калибра, мм, не более 90х10

Исполнительные размеры диаметров калибров по ГОСТ 21401-75 Н11
